產品詳情

產品特點：

1、用于油路塊中安裝
2、4種設定壓力。
3、4種調節型式：調節手柄、帶六角鎖定螺母和防護帽的螺釘、帶刻度可鎖旋鈕、帶刻度旋鈕
4、通徑6和10。
5、壓力至31.5MPa。
6、流量至100L/min。

型號說明：

DB	6	k	1	4X	5	Y	V	*
系列號碼	通徑	形式	調節形式	系列	設定壓力	控制油的供排方式	密封物	附加說明
先導溢流閥	6：6 10:10	K:插裝式	1：調節形式 2：調節手柄 3：帶六角鎖定螺母和防護帽的螺釘 7：帶刻度旋鈕	4X：40至49系列（40-49系列內部結構和連接尺寸相同）	5:5Mpa 10:10Mpa 20:20Mpa 31.5:31.5Mpa	Y：內供外排	無標記：丁腈橡膠密封使用于符合DIN51524的礦物油（HL，HLP） V：氟橡膠密封適用于磷酸脂（HFD-R）	附加說明
注：H鑰匙在定貨型號008158中包括

技術參數：

通徑	6	10
油液	礦物油（HL，HLP）按DIN51524 磷酸脂（HFD-R）
油液溫度范圍 °C	-20至+80（對氟橡膠密封件）
粘度 mm²/s	10至800
油液清潔度	油液最高污染度按NAS1638第9級。推薦過濾器最小過濾精度為β10≥75
工作壓力 MPa	至3.15
設定壓力 Mpa	至5；至10；至20；至31.5
******流量 L/min	至60	至100
重量 kg	大約0.15	大約0.2

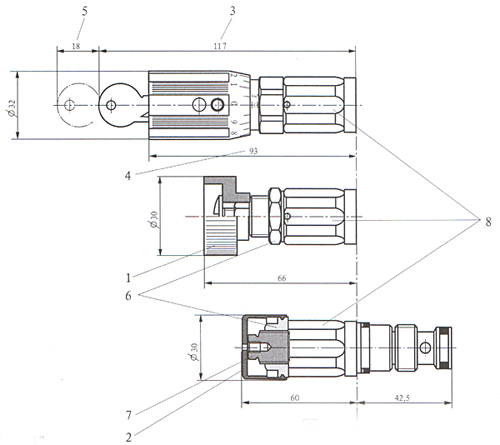

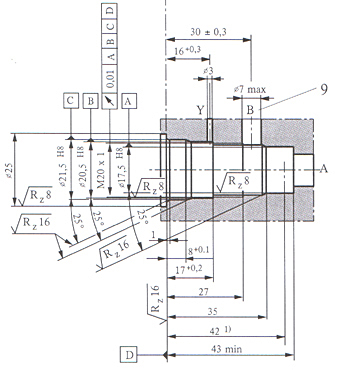

規格為6的外形尺寸：


1 調節型式“1” 2 調節型式“2” 3 調節型式“3” 4 調節型式“7” 5 拔出鑰匙的空間	6 鎖緊螺母S=24 7 六角S=10 8 六角S=24 擰緊扭矩50Nm B口按要求沿園周布置 1)配合深度

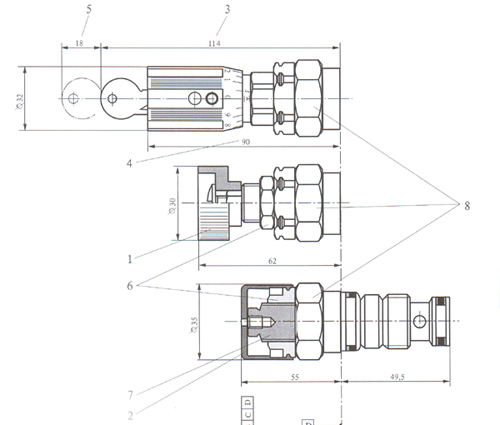

規格10的外形尺寸：


1 調節型式“1” 2 調節型式“2” 3 調節型式“3” 4 調節型式“7” 5 拔出鑰匙的空間	6 鎖緊螺母S=24 7 六角S=10 8 六角S=30 擰緊扭矩50Nm B口按要求沿園周布置 1)配合深度

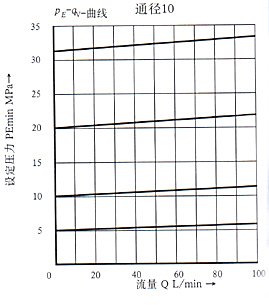

特性曲線：

該曲線在零壓下對外部控制油泄油測得。對于內部控制油回路，把B口壓力加到所示值上

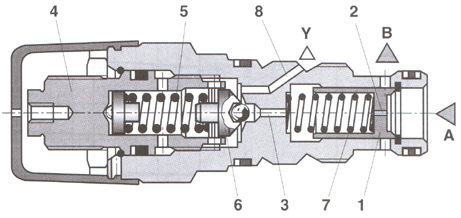

構圖：

功能說明：

DB...K...型先導式溢流閥，用于油路塊安裝。它們用于限制系統壓力。由于調節元件（4）設定系統壓力。
在靜態位置，閥關閉。A口壓力作用于閥芯（1）。此時，壓力經節流孔（2）作用在閥芯（1）彈簧加載側，經節流孔（3）到達先導閥芯（6）。當A口壓力上升超過彈簧（5）設定壓力時，先導閥芯（6）開啟。油液從閥芯（1）的彈簧加載側，節流孔（3）和通路（8）流入T（Y）口。進而產生壓降而推動閥芯（1），這就是導致油口A與連通，確保彈簧（5）設定壓力保持不變。控制油經T（Y）口從兩側彈簧腔與外部回油。
