先導式溢流閥
型號：DB10瀏覽次數：726次
分享產品1、DB&DBW型閥是直接作用式溢流閥，共有7個壓力級：2.5、5、10、20、31.5、40和63MPa. 壓力調節型式有：調節手柄、帶鎖的調節手柄和帶保護罩的調節螺栓。 三種連接方式：板式、管式和插入式。 2、通徑（NG)6-30mm。 3、壓力至363MPa。 4、流量至330L/min。 5、用于底板安裝 安裝面按DIN24340 E型，ISO 6264和CETOP-RP121H
|
產品特點：
1、DB&DBW型閥是直接作用式溢流閥，共有7個壓力級：2.5、5、10、20、31.5、40和63MPa. 壓力調節型式有：調節手柄、帶鎖的調節手柄和帶保護罩的調節螺栓。 三種連接方式：板式、管式和插入式。 2、通徑（NG)6-30mm。 3、壓力至363MPa。 4、流量至330L/min。 5、用于底板安裝 安裝面按DIN24340 E型，ISO 6264和CETOP-RP121H 6、用于螺紋連接/用于油路塊安裝 7、4種調整元件:旋鈕、帶護罩的調節螺栓、帶刻度的有鎖旋鈕、帶刻度旋鈕 8、5種設定壓力方式：借助于安裝在其上的電磁方向閥、操作卸荷、可選的切換時間延遲（僅DBW型） |
| DB | C | / | A | G | 1 | 5X | 5 | X | U | S | G24 | N | Z4 | R12 | 2 | V | * |
| 系列號碼 | 先導閥形式 | 通徑 | 存在的形式 | 安裝方式 | 旋鈕 | 系列 | 設定壓力至 | 控制油供排方式 | 形式 | 切換時間延遲 | 電壓 | 電磁閥有無手動應急 | 插頭形式 | 節流 位置 | 螺紋形式 | 油液 | 附加說明 |
| 無標記：無 W：有 |
無標記：先導式溢流閥 C：先導閥（無主閥芯插件，不標通徑） C：帶主閥芯插件先導閥（注明通徑10或30） T：過程調壓閥（不標通徑） |
見下(A) | A：常開 B：常關 |
無標記：底板安裝 G：螺紋連接 |
1：旋鈕 2：帶護罩 3:帶刻度有鎖旋鈕 7：帶刻度旋鈕 |
5X:系列50至59 | 5:5Mpa 10:10Mpa 20:20Mpa 31.5:31.5Mpa 35:35Mpa |
無標記：內供外排 X：外供內排 Y：內供外排 XY：外供外排 |
無標記：標準型 U：較低開啟壓力（不用無主閥芯插件型） |
無標記：無 S：有（僅DBW型） |
G24：直流24V W220-5：交流活動20V，50Hz |
無標記：無 N：有 |
Z4：方型 Z5L：方型，帶燈 |

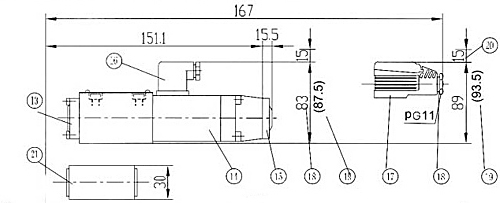

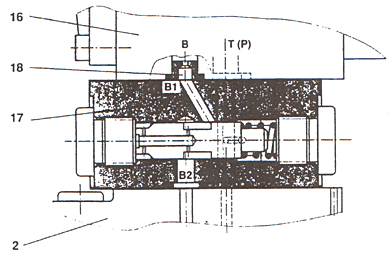

R12：電磁閥B口中節流孔（1.2mm） | 無標記：英制螺紋 2：公制螺紋 |
無標記：礦物質液壓油 V：磷酸脂液壓油 |
附加說明 |
| 通徑(A) | 連接方式 | |
| 通徑(A) | 底板安裝 | 螺紋連接 |
| 通徑(A) | 注明 | |
| 10 | =10 | =10 |
| 15 | =15 | |
| 25 | =20 | =20 |
| 25 | =25 | |
| 32 | =30 | =30 |
 | |
 | |
 | |

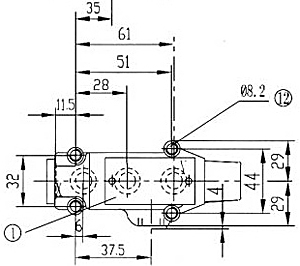

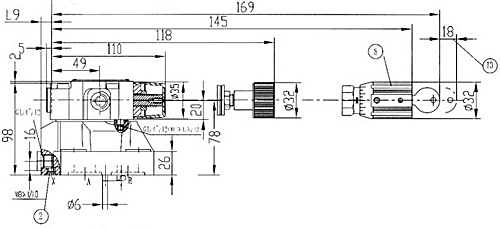

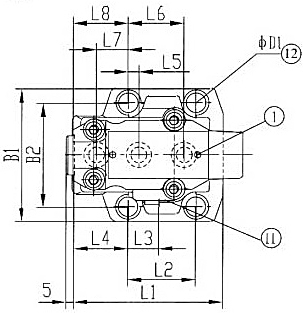

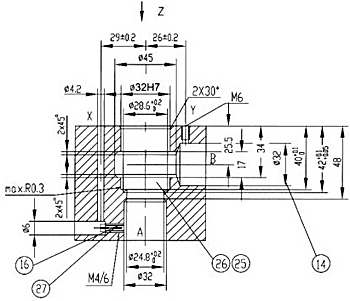

| 型式 | L1 | L2 | L3 | L4 | L5 | L6 | L7 | L8 | L9 | B1 | B2 | D1 | O形圈 油口A，B |
O形圈 油口X，Y |
| DB/DBW10 | 91 | 53.8 | 22.1 | 27.5 | 22.1 | 47.5 | 0 | 25.5 | 2 | 78 | 53.8 | 14 | 17.12×2.62 | 9.25×1.78 |
| DB/DBW10 | 91 | 53.8 | 22.1 | 27.5 | 22.1 | 47.5 | 0 | 25.5 | 2 | 78 | 53.8 | 14 | 17.12×2.62 | 9.25×1.78 |
| DB/DBW20 | 116 | 66.7 | 33.4 | 33.3 | 11.1 | 55.6 | 23.8 | 22.8 | 10.5 | 100 | 70 | 18 | 28.17×3.53 | 9.25×1.78 |
| DB/DBW30 | 147.5 | 88.9 | 44.5 | 41 | 12.7 | 76.2 | 31.8 | 20 | 21 | 115 | 82.6 | 20 | 34.52×3.53 | 9.25×1.78 |
 |
 |
 | |

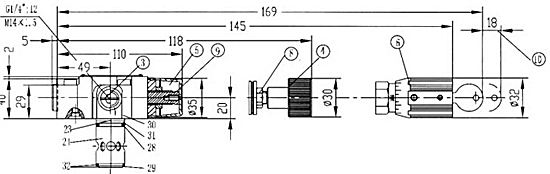

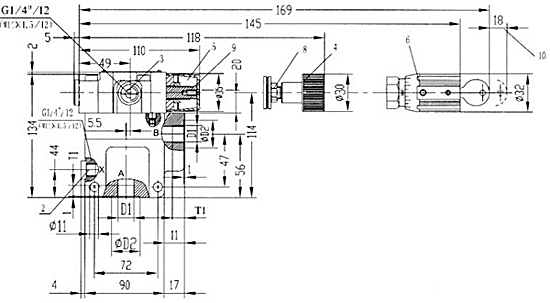

| 型式 | D1 | D2 | T1 |
| DB10G | G1/2 M18×1.5 | 34 | 14 |
| DB15G | G3/4 M27×2 | 42 | 16 |
| DB20G | G1 M33×2 | 47 | 18 |
| DB25G | G1 1/4 M42×2 | 58 | 20 |
| DB30G | G1 1/2 M48×2 | 65 | 22 |
 | |
 |
 |
 | |
| 工作壓力油口A，B，X Mpa | 至35 | |||||
| 背壓油口Y DB Mpa | 至31.5 | |||||
| 背壓油口Y DBW Mpa | 至16 | |||||

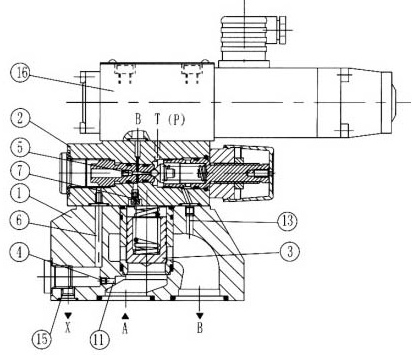

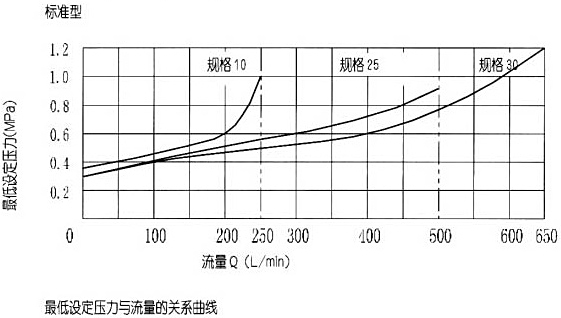

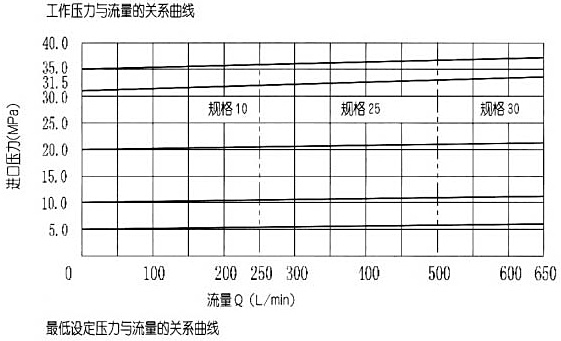

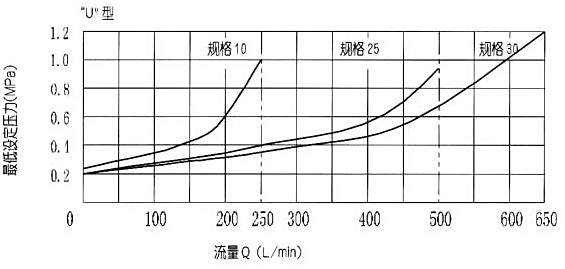

| 設定壓力 min.Mpa | 與Q相關（見性能曲線） | |||||
| 設定壓力 max.Mpa | 至5，至10,至20,至31.5,至35 | |||||
| ******流量底板安裝 L/min | DB.10 | DB.15 | DB.20 | DB.25 | DB.30 | |
| ******流量底板安裝 L/min | 250 | -- | 500 | -- | 650 | |
| ******流量螺紋連接 L/min | 250 | 500 | 500 | 500 | 650 | |
| 油液 | 礦物油按DIN51524（HL，HLP），磷酸酯（HFD-R） | |||||
| 油液溫度范圍 | -30至+80（對于丁腈橡膠密封件） | |||||
| 油液溫度范圍 | -20至+80（對于氟橡膠密封件） | |||||
| 粘度范圍 mm2/s | 10至800 | |||||
| 污染度 | 油液最高允許污染度按NAS1638的第9級。 因而，我們推薦過濾器最小過濾精度β10≥75 | |||||
| 該曲線在零壓下對外部控制油泄油測得。對于內部控制油回路，把B口壓力加到所示值上 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 | |
 | |
 |
 |
