WE10型3×系列濕式電磁換向閥
型號：WE10C-30瀏覽次數：621次
分享產品1. 以直動式電磁鐵操作方向滑閥作為標準類型 2.安裝面按DIN24340 A型ISO 4401和CETOP 121H； 3.濕式直流或附可拆卸線圈的交流電磁鐵 4.線圈旋轉90度 5.可不泄放油液更換線圈 6.可選的手動操作
|
產品特點：
1. 以直動式電磁鐵操作方向滑閥作為標準類型 2.安裝面按DIN24340 A型ISO 4401和CETOP 121H； 3.濕式直流或附可拆卸線圈的交流電磁鐵 4.線圈旋轉90度 5.可不泄放油液更換線圈 6.可選的手動操作 7.通徑10 8.壓力至31.5MPa 9.流量至120L/min |
| 4 | WE | 10 | * | 3x | O | C | G24 | N | Z5L | B08 | V | * |
| 工作油口 | 系列號碼 | 通徑 | 機能符號 | 系列 | 有無復位彈簧 | 連接形式 | 電壓 | 手動應急 操作器 | 插頭 | 節流孔 | 密封形式 | 附加說明 |
| 3：3個 4：4個 |
WE10型3×濕式電磁換向閥 | 10 | 見下 | 3x：30至39系列 （30至此9；安裝和連接尺寸不變） |

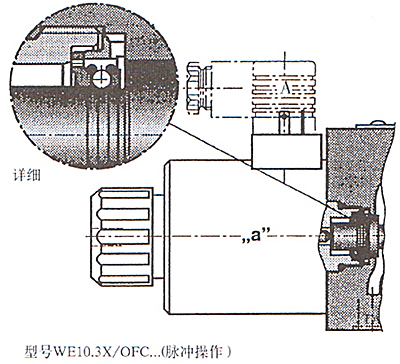

無標記：有 O：無 OF:無但帶定位機構 |
C：電磁鐵螺紋連接 | G24：24V直流 W220-50：220V交流電源，50Hz W220R:220V交流本整 |
無標記：無 N：帶具保護蓋的 |
Z4：方型插頭 Z5L：方型插頭帶燈 |
無標記:無插裝式阻尼器 B08：0.8mm B10:1.0mm B12:1.2mm |
無代號：丁腈橡膠密封 V：氟橡膠密封 |
其它細節用文字說明 |
 |
 |
 |
| 一般數據 | ||
| 安裝位置 | 可選擇 | |
| 最高周圍溫度范圍t°C | 至50 | |
| 重量 | 單個選擇 | |
| 重量 帶1個電磁鐵閥 m kg | 4.7(=);3.9(-) | |
| 重量 帶2個電磁鐵閥 m kg | 6.3(=);4.7(-) | |
| 液壓數據 | ||
| 最高工作壓力 油口A，B，P Mpa | 31.5 | |
| 最高工作壓力 油口T Mpa | 至21（=）；至16（-） 如果工作壓力超過允許壓力，對于閥芯A和B的閥，油口T須用作泄油口。 | |
| ******流量 qv L/min | 至120 | |
| 流量閥芯為V mm2 | 11（A/B→T）；10.3(P→A/B) | |
| 面積閥芯為W mm2 | 2.5(A/B→T) | |
| 切換位置閥芯為Q mm2 | 5.5(A/B→T) | |
| 液壓油 1）適用于丁腈橡膠密封和氟橡膠密封 2）只用 于氟橡膠密封 |
礦物油（HL，HLP）按DIN51 5241； 快速生物解降油液按VDMA 24 568 HETG(菜籽油)1）； HEPG(聚乙二醇)；HEES（合成酯）2）； 其它油液按要求 | |
| 油液溫度變化范圍°C | -30至+80（帶丁腈橡膠密封） -20至+80（帶氟橡膠密封） | |
| 粘度范圍 mm2/s | 2.8至500 | |
| 油液清潔度 | 油液最高污染等級按NAS1638第9級， 因而我們推薦過濾器最小過濾精度Β10≥75. | |
| 電器數據 | ||
| 電壓類型 | 直流 | 交流 |
| 可用電壓 V | 12，24，42，60，96， 110，180，205，220 |
42,110, 220,50/60Hz |
| 允許電壓（公差電壓） % | ±10 | |
| 需用功率 W | 35 | -- |
| 保持功率 VA | -- | 90 |
| 沖擊功率 VA | -- | 550 |
| 工作循環 | 連續 | |
| 循環時間按 開 ms | 40至60 | 15至25 |
| ISO 6403關 ms | 20至30 | 20至30 |
| 切換頻率 次/h | 15000 | 7200 |
| 絕緣等級DIN 40050 | IP65 | |
| 線圈溫度 T °C | 至+150 | 至+180 |
| 電器保護導線須按照有關規定（PE）接地 | ||

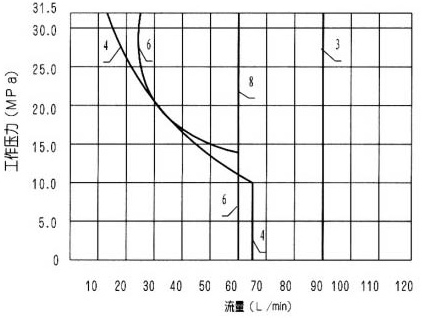

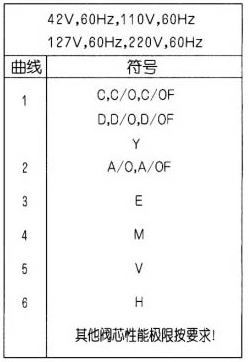

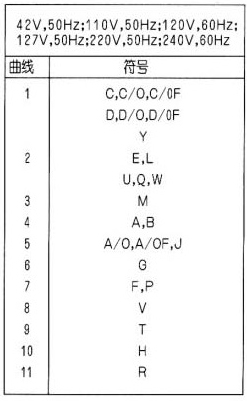

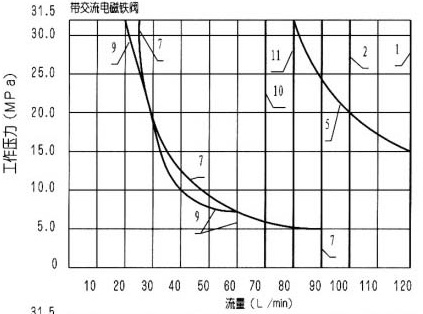

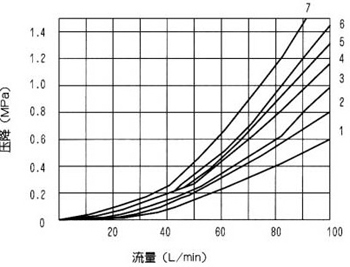

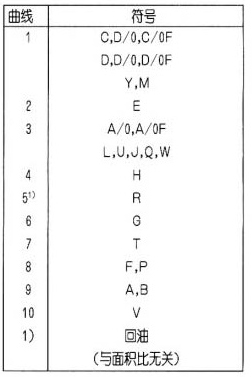

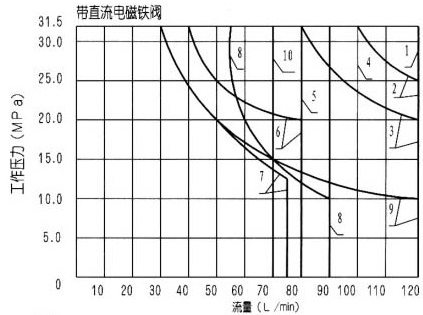

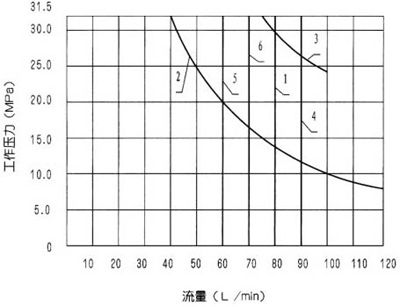

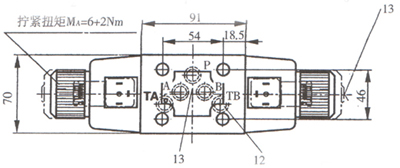

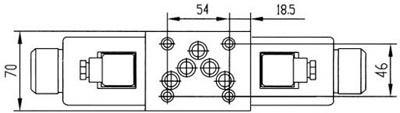

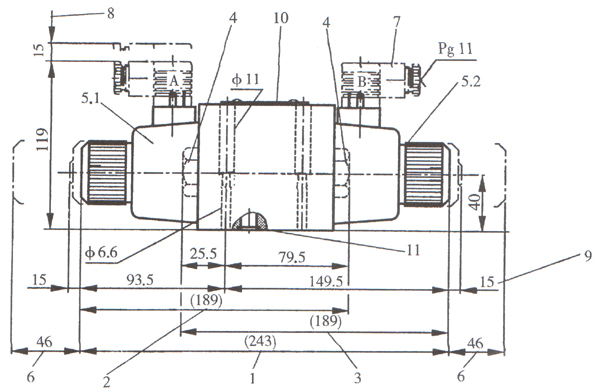

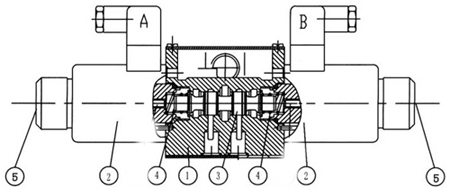

| 1 3-位閥1） 2 2-位閥 帶1個電磁鐵（A，C，D，EA……）1） 3.2-位閥 帶1個電磁鐵（B,Y.EB……）1） 4 帶1個電磁鐵的閥頭 5.1電磁鐵″a″(灰色插入式接頭) 5.2電磁鐵″b″(黑色插入式接頭) 6.取下電磁鐵所需空間 7.插入式接頭按DIN43650（可旋轉90度） |
8.取下插入式接頭所需空間 9.手動應急操作″N″的尺寸 10.名牌 11. “O”型圈12×2 12.必要時可在油路塊上安裝添加的T接頭（TB） 13.安裝面按DIN24340，A型，ISO4401和CETOP-RP121H 底板型號：G66/01(G3/8)；G67/01(G1/2)；G534/01(G3/4) 閥固定螺釘：M6×50GB70-85-10.9 擰緊扭矩MA=15.5Nm 1)不帶手動應急操作的尺寸 |
 |
 |
 | |
| 1 3-位閥1） 2 2-位閥 帶1個電磁鐵（A，C，D，EA……）1） 3.2-位閥 帶1個電磁鐵（B,Y.EB……）1） 4 帶1個電磁鐵的閥頭 5.1電磁鐵″a″(灰色插入式接頭) 5.2電磁鐵″b″(黑色插入式接頭) 6.取下電磁鐵所需空間 7.插入式接頭按DIN43650（可旋轉90度） |
8.取下插入式接頭所需空間 9.手動應急操作″N″的尺寸 10.名牌 11. “O”型圈12×2 12.必要時可在油路塊上安裝添加的T接頭（TB） 13.安裝面按DIN24340，A型，ISO4401和CETOP-RP121H 底板型號：G66/01(G3/8)；G67/01(G1/2)；G534/01(G3/4) 閥固定螺釘：M6×50GB70-85-10.9 擰緊扭矩MA=15.5Nm 1)不帶手動應急操作的尺寸 |
 |
 |
 |
 |
 | |
 |
 |
 |
 |
 |
 |
 | |
 |
 |
