WE6型6×系列電磁換向閥
型號：4WE6W-60瀏覽次數：663次
分享產品1.以直動式電磁鐵操作方向滑閥作為標準類型 2.安裝面按KIN24 340 A型，ISO號4401和CETOP-RP 121H 3.濕式直流電或附可拆卸圈的交流電磁鐵 4.有電磁鐵可旋轉90度 5.可不放油液更換線圈 6.可選的手動應急操作
|

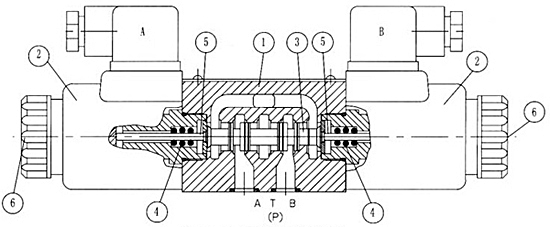

產品特點：
1.以直動式電磁鐵操作方向滑閥作為標準類型 2.安裝面按KIN24 340 A型，ISO號4401和CETOP-RP 121H 3.濕式直流電或附可拆卸圈的交流電磁鐵 4.有電磁鐵可旋轉90度 5.可不放油液更換線圈 6.可選的手動應急操作 7.通徑6 8.壓力至31.5MPa 9.流量至60L/min |

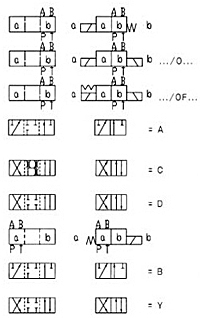

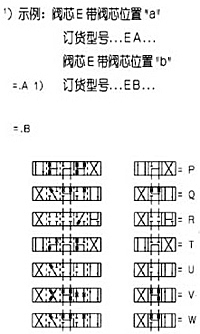

| 4 | WE | 6 | * | 6X | O | E | G24 | N | Z4 | B08 | V | * |
| 工作口 | 系列號碼 | 通徑 | 機能符號 | 系列號 | 有無復位彈簧 | 連接形式 | 電壓形式 | 手動應急操作 | 方型插頭 | 節流孔尺寸 | 密封形式 | 附加說明 |
| 3：3個 4：4個 |
WE6型6×型濕式電磁換向閥 | 6 | 見下 | 6X：系列60至69 （60至69：外形互換） |
無標記：有 O：無 OF:無但帶定位機構 |
E：電磁鐵螺紋連接 | G24：24V直流 W220-50：220V交流 50Hz W220R：220V交流本整 |
N：有 無標記：無 |
Z4：方型插頭 Z5L：方型插頭帶燈 |
無標記：無插裝式阻尼器 B08：ø=0.8mm B10:ø=1.0mm B12:ø=1.2mm |
無代號:丁腈橡膠密封 V:氟橡膠密封 |
其它細節用文字說明 |
 |
 |
 |
| 一般數據 | ||
| 安裝位置 | 可選擇 | |
| 最高周圍溫度范圍t°C | 至50 | |
| 重量 帶1個電磁鐵閥 m kg | 1.45 | |
| 重量 帶2個電磁鐵閥 m kg | 1.95 | |
| 液壓數據 | ||
| 最高工作壓力 油口A，B，P P Mpa | 35 | |
| 最高工作壓力 油口T P Mpa | 至21（=）；至16（-） 如果工作壓力超過允許壓力，對于閥芯A和B的閥，油口T須用作泄油口。 | |
| ******流量 qv L/min | 至80（=）；至60（-） | |
| 流量面積（切換位置為O）：閥芯為Q A mm2 | 約公稱面積的6% | |
| 流量面積（切換位置為O）：閥芯為W A mm2 | 約公稱面積的3% | |
| 液壓油 1）適用于丁腈橡膠密封和氟橡膠密封 2）只用 于氟橡膠密封 |
礦物油（HL，HLP）按DIN51 524 1； 快速生物解降油液按VDMA 24 568 HETG(菜籽油)1； HEPG(聚乙二醇)；HEES（合成酯）2； 其它油液按要求 | |
| 油液溫度變化范圍°C | -30至+80（帶丁腈橡膠密封） -20至+80（帶氟橡膠密封） | |
| 粘度范圍 mm2/s | 2.8至500 | |
| 油液清潔度 | 油液最高污染等級按NAS1638第9級， 因而我們推薦過濾器最小過濾精度Β10≥75. | |
| 電器數據 | ||
| 電壓類型 | 直流 | 交流 |
| 可用電壓 U V | 12，24，42，60，96， 110，180，205，220 |
42,110,120, 220,50/60Hz |
| 允許電壓（公差電壓） % | ±10 | |
| 需用功率 P W | 30 | -- |
| 保持功率 P VA | -- | 50 |
| 沖擊功率 P VA | -- | 220 |
| 工作循環 | 100% | 100% |
| 循環時間按 開 P ms | 25至45 | 10至20 |
| ISO 6403關 T ms | 10至25 | 15至40 |
| 切換頻率 次/h | 至15000 | 至7200 |
| 絕緣等級按DIN 40050 | IP65 | IP65 |
| 線圈溫度 T °C | 至+150 | 至+180 |
| 電器保護導線須按照有關規定（PE）接地 | ||
 | |

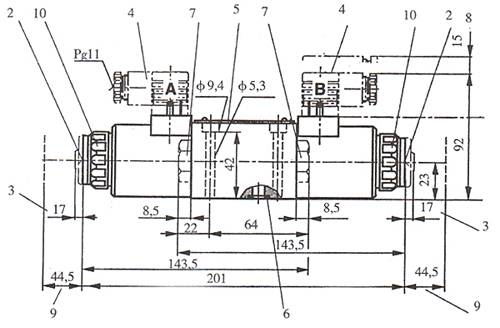

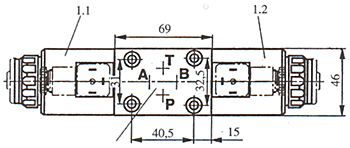

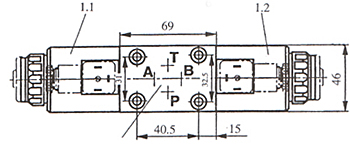

| 1 1個電磁鐵″a″(灰色插入式接頭) 1.2 2個電磁鐵″b″(黑色插入式接頭) 2 手動應急操作 3 帶手動應急操作電磁鐵″N″的尺寸 4 插入式接頭按DIN43650 5 名牌 6 “O”型圈9.25×1.78 7用于1個電磁鐵閥的堵頭 8 取下插入式接頭所需空間 |
9 取下線圈所需空間 10 固定螺母擰緊扭矩MA=4Nm 11 安裝面按DIN24340，A型ISO 4401和CETOP-RP 121H 底板 B341/01（G1/4） G342/01(G3/8) G502/01(G1/2) 閥固定螺釘 M5×50GB70-85-10.9 擰緊扭矩MA=8.9Nm |
 |
 |
 | |

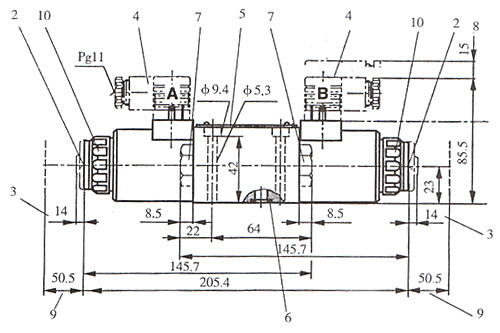

| 1 1個電磁鐵″a″(灰色插入式接頭) 1.2 2個電磁鐵″b″(黑色插入式接頭) 2 手動應急操作 3 帶手動應急操作電磁鐵″N″的尺寸 4 插入式接頭按DIN43650 5 名牌 6 “O”型圈9.25×1.78 7用于1個電磁鐵閥的堵頭 8 取下插入式接頭所需空間 |
9 取下線圈所需空間 10 固定螺母擰緊扭矩MA=4Nm 11 安裝面按DIN24340，A型ISO 4401和CETOP-RP 121 底板 B341/01（G1/4） G342/01(G3/8) G502/01(G1/2) 閥固定螺釘 M5×50GB70-85-10.9 擰緊扭矩MA=8.9Nm |
 |
 |
 |
 |
| 直流電磁鐵 示例：G24；24V |

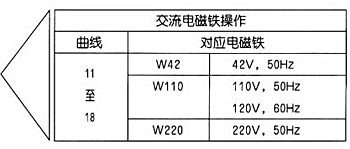

交流電磁鐵 示例：G230；230V；50Hz(見以下) |

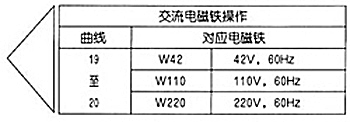

交流電磁鐵 示例：G230；230V；60Hz(見以下) | |||

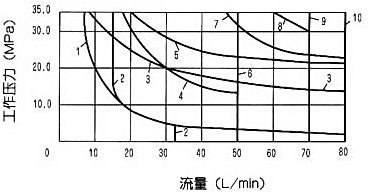

| 曲線 | 符號 | 曲線 | 符號 | 曲線 | 符號 |
| 1 2 3 4 5 6 7 8 9 10 |
A,B V F,P J G,H,T A/O,A/OF,L,U C,D,Y M E,R,C/O,C/OF D/O,D/OF,Q,W |
11 12 13 14 15 16 17 18 |
A,B V F,P G,T H A/O,A/OF,C/O,C/OF D/O,D/OF,E,J,L M,O,R,U,W C,D,Y |
19 20 21 22 23 24 25 26 27 28 |
A,B V A,B F,P G,T J,L,U A/O,A/OF,Q,W C,D,Y H C/O,C/OF,D/O,D/OF,E M,R |
 | |
 |
 |
 |
 |
 |
