WE6型濕式電磁換向閥
型號：WE6YOF-50瀏覽次數：594次
分享產品1.連接尺寸符合KIN24340 2.采用濕式交流或直流電磁鐵 3.可選擇故障檢查按鈕 4.有53個標準型滑閥機能 5.通徑6 6.壓力至31.5MPa 7.流量至60L/min
|
產品特點：
1.連接尺寸符合KIN24340 2.采用濕式交流或直流電磁鐵 3.可選擇故障檢查按鈕 4.有53個標準型滑閥機能 5.通徑6 6.壓力至31.5MPa 7.流量至60L/min |
| 4 | WE | * | 50 | O | A | N | Z4 | B08 | V | * |
| 通路 | 系列號碼 | 滑閥機能符號 | 系列號 | 附件 | 形式 | 故障檢查按扭 | 方型插頭 | 阻尼器長度 | 液壓油類型 | 附加說明 |
| 4：3通路 4：4通 |
WE6型濕式電磁換向閥 | 見下 | 50：50系列 （50-59系列內部結構與連接尺寸不變） |
O：不帶復位彈簧，不帶定位器 OF:不帶復位彈簧帶定位器 |
A：50系列濕式 | 無標記：沒有故障檢查按扭 N：有故障 檢查按扭 |
Z4：方型插頭 Z5L：方型插頭帶燈 |
無標記：沒有插入式阻尼器 B08：阻尼器-0.8mm B10：阻尼器-0.8mm B12：阻尼器-1.2mm |
無標記：礦物質液壓油 V：磷酸脂液壓油 |
 |
 |
 |
 |
| 工作壓力-A.B.P腔（Mpa） | 31.5 | |
| 工作壓力-T腔（Mpa） | 直流16，交流10 （如果工作壓力超過了T腔所允許的壓力，那么A、B型機能閥的T腔必須作為泄油腔使用） | |
| 流量（L/min） | 60 | |
| 過流斷面（中間位置） | O型機能 | W型機能 |
| 額定斷面積的6% | 額定斷面積的3% | |
| 介質 | 礦物質液壓油 磷酸脂液壓油 | |
| 介質溫度范圍（°C） | -30…+80 | |
| 介質粘度范圍（mm2/s） | 2.8至500 | |
| 重量-1個電磁鐵的閥 | 1.2 | |
| 重量-2個電磁鐵的閥 | 1.6 | |
| 重量-連接板 | G341約0.7Kg;G342約1.2Kg;G502約1.9Kg | |
| 電氣 | ||
| 供電 供給電壓（V） |
直流電 12 24 42 60 96 110 180 195 220 |
交流電 42 110 127 220用50Hz 120，220用60Hz |
| 消耗功率（W） | 26 | -- |
| 吸收功率（VA） | -- | 46 |
| 接通功率（VA） | -- | 130 |
| 運行狀態 | 連續 | |
| 接通時間 | 45 | 30 |
| 斷開時間 | 20 | 20 |
| 環境溫度(°C) | …+50 | |
| 線圈溫度(°C) | …+150 | |
| 動作頻率（次/h） | …+15000 | …7200 |
| 保設裝置符合DIN 40 050 | IP65 | |
| 注：電器保護接線必須有接地。 | ||
 |
 |
 |
 |

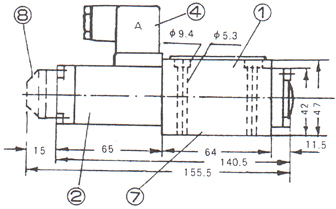

| 1.用1個電磁鐵的2位閥 2.電磁鐵 3.電磁鐵b 4灰色插頭 5 黑色插頭 |
6 標牌 7連接面 8 故障檢查按扭 9 用2個電磁鐵閥的2位閥和3位閥 10 “O”型圈9.25×1.78 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 | ||
 |
 |
 |
 |
 | |
